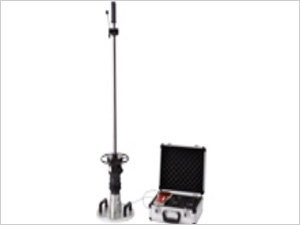

HD-EVD 動態變(bian)形模量測試儀

用途

　　HD-Evd動態(tai)變形模量測(ce)試(shi)儀(yi)(手持落錘彎沉(chen)儀(yi))用(yong)于(yu)測(ce)定路(lu)基在(zai)動荷載(zai)作用(yong)下(xia)基床表(biao)層及過渡(du)段級配碎石的(de)彎沉(chen)值(Evd)，從而評(ping)估路(lu)基的(de)承載(zai)力和(he)變形量。適用(yong)于(yu)受動荷載(zai)作用(yong)的(de)

鐵路(lu)(lu)、公路(lu)(lu)、機(ji)場(chang)、城市交通(tong)、港口、碼頭及(ji)工(gong)(gong)業與民用建(jian)筑的(de)地基施工(gong)(gong)質量(liang)監控檢測(ce)，特別適用于場(chang)地狹窄地段檢測(ce)，如路(lu)(lu)橋(涵)過渡段及(ji)路(lu)(lu)肩的(de)檢測(ce)，既有(you)線(xian)路(lu)(lu)基等。它能(neng)快速

出動態(tai)變形模量Evd和地基(ji)系數K30。模擬列車(che)高速行駛時對路基(ji)產(chan)生的沖擊效應進行動態(tai)測(ce)試,與(yu)靜載試驗相比，更能反映路基(ji)土的實際(ji)受力情(qing)況

應用范圍

　　使用Evd動(dong)態(tai)變形模量(liang)測試儀(輕型落(luo)錘儀)進行(xing)動(dong)態(tai)平(ping)板載荷試驗主要(yao)應(ying)用于土(tu)(tu)(tu)方工程和交(jiao)通道路建設。Evd動(dong)態(tai)變形模量(liang)測試儀用于測量(liang)土(tu)(tu)(tu)壤的承(cheng)載能力(li)、土(tu)(tu)(tu)壤和非(fei)膠(jiao)結路面基層

的(de)(de)(de)壓實度，改善土壤的(de)(de)(de)質量。此試驗方法適(shi)用(yong)于*大(da)粒徑63mm的(de)(de)(de)粗顆粒土及混合顆粒土。也適(shi)用(yong)于土壤的(de)(de)(de)動態(tai)變形模量Evd的(de)(de)(de)測量，測量范圍為(wei)Evd=15~70MN/m2

執行標準：

　　中(zhong)華人民(min)共和國行業標準(zhun)《變形模量EVD檢測規程(試行)》

　　產品特點：

　　1、模擬高(gao)速(su)列車對路基產生的(de)(de)動(dong)應力(li)(li)進行(xing)動(dong)荷載測(ce)試，能夠(gou)反映土(tu)體的(de)(de)實際受(shou)力(li)(li)情況。其荷載板下(xia)的(de)(de)*大動(dong)應力(li)(li)σ=0.1 Mpa，與高(gao)速(su)鐵路設計的(de)(de)土(tu)的(de)(de)動(dong)應力(li)(li)相符(fu)。

　　2、測(ce)(ce)試速度快(kuai)，檢測(ce)(ce)一點只需約2分鐘(zhong)。在檢測(ce)(ce)數量(liang)不變(bian)的情況下(xia)，可以(yi)縮短檢測(ce)(ce)時間(jian)，不影響施工進(jin)度;在相同的檢測(ce)(ce)時間(jian)內，可以(yi)增(zeng)加(jia)檢測(ce)(ce)數量(liang)，使測(ce)(ce)試數據更具有(you)代表性;施

工(gong)中可以隨時跟蹤檢(jian)測，發(fa)現問(wen)題及時處理，真正實現施工(gong)過程中的質量(liang)監控。

　　3、 操作簡便、自動(dong)化(hua)程(cheng)度(du)高、大幅度(du)減輕勞動(dong)強度(du)。避免人工讀表、記錄、繪圖、計算(suan)產生的誤判和誤差;全自動(dong)數據處(chu)理系統(tong)，數據液晶(jing)顯(xian)示且(qie)現場打印(yin)輸(shu)出波形及(ji)結果，確(que)保

測試結果(guo)的準確、客(ke)觀。

　　4、體積(ji)小、重量(liang)(liang)輕、便于攜帶(dai)、安裝及拆卸方便。儀器(qi)總重量(liang)(liang)不(bu)超過(guo)35kg，*大單件重不(bu)超過(guo)15kg，不(bu)需要額外的加載設備;儀器(qi)測試地點轉(zhuan)移迅速(su)、方便。

　　5、適(shi)用范圍廣(guang)。該測(ce)(ce)試儀器除了可適(shi)用的土壤種類范圍與K30相同外，還特別適(shi)應于施工場(chang)地狹窄的困難地段，如(ru)路(lu)基與橋(qiao)涵(han)過渡段的檢測(ce)(ce)。

　　6、特(te)別適合于受動荷(he)載作用的(de)鐵路(lu)、公(gong)路(lu)、機場及工業建(jian)筑的(de)地基質量(liang)監控(kong)測試。

　　7、環保型產品。無核輻射以及廢(fei)氣等污(wu)染，利于環境(jing)保護和試驗人員的身體健康。

　　Evd測試儀技術(shu)參數(shu)

　　加載裝置

　　總重量：15.0kg

　　落錘(chui)重量：10.0kg

　　*大沖擊力：7.07kN

　　沖擊(ji)持續時間(jian)：18.0±2.0ms

　　材(cai)料：鍍鋅(xin)鋼/合(he)金(jin)鋼

　　荷載板

　　直徑(jing)：300mm

　　厚(hou)度：20.0mm

　　重量：15.0kg

　　材料：鍍鋅鋼

　　電子沉陷測定儀

　　沉陷(xian)測試范圍(wei)：0.1～2.0mm±0.02mm

　　Evd測試范圍：10MPa～225MPa

　　電(dian)源：4×R6電(dian)池(chi)

　　適(shi)應溫度(du)范圍：0～50℃

　　外觀尺寸：210mm×80mm×25mm

　　存儲量(liang)：200組測(ce)試曲(qu)線(xian)

　　鋁制儀器箱尺寸：380×310×180mm

　　重量：0.4kg

　　運輸包裝箱

　　鋁制設備箱尺寸(cun)：1270mm×410mm×380mm

　　凈(jing)重： 12kg
