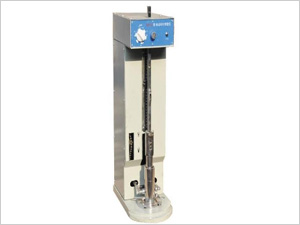

JDM－1型電(dian)動相對密度儀(yi)

一、儀器用途：

　　本儀器適(shi)用(yong)于(yu)顆粒(li)直徑小于(yu)5mm的(de)無(wu)凝聚土(tu)，且粒(li)徑2－5mm的(de)試樣(yang)質量不大于(yu)試樣(yang)總質量的(de)15%。以測定土(tu)的(de)*大密(mi)度和*小孔隙比(bi)，用(yong)于(yu)計算其相對(dui)密(mi)度。

二、主要技術指標：

　　1、金屬容器250ml，內徑5cm，高12.7cm，附護(hu)筒。

　　2、擊錘(chui)：錘(chui)質(zhi)量1.25Kg，落(luo)高15cm，錘(chui)直(zhi)徑5cm，32次/mm。

　　3、振動錘(chui)：各155次/min。

　　4、定時范(fan)圍：0－15min。

　　5、功率(lv)：120W。

　　6、電源(yuan)：220V　50HZ

       執行標準：Q/3201　NTY46－2001

       產品凈重：40kg

三、儀器主要結構：

　　儀器主(zhu)要由機身、控制面板、傳動(dong)(dong)機構、量筒、振動(dong)(dong)錘等零(ling)部件組成(cheng)。詳見結構示意圖。

四、儀器安裝：

　　1、開(kai)箱(xiang)后，按裝箱(xiang)單(dan)內(nei)容(rong)核對(dui)清單(dan)。

　　2、將儀器放(fang)置于平整的水泥地面上，檢查定位板是(shi)否松動(dong)，如松動(dong)，用(yong)板手擰(ning)緊。提起(qi)錘(chui)桿(gan)，在試樣筒中(zhong)放(fang)入木墊塊，放(fang)下(xia)錘(chui)桿(gan)。

　　3、插(cha)上電源(yuan)，按下儀(yi)器(qi)右側面電源(yuan)開(kai)關，將定(ding)時(shi)器(qi)定(ding)時(shi)在1~2分鐘上，按下啟動開(kai)關，儀(yi)器(qi)開(kai)始(shi)運行(xing)。

五、使用方法：

　　1、插(cha)上電(dian)源(yuan)，打(da)開儀(yi)器右(you)側面電(dian)源(yuan)開關。

　　2、提起擊桿，直至固定銷插入擊桿，保證擊桿不會下落。這時擰(ning)松金屬(shu)容器(qi)兩邊(bian)的鎖緊螺(luo)釘(ding)，抽出金屬(shu)容器(qi)，按規范要求，裝入土(tu)樣。將容器(qi)推(tui)入定位(wei)板中，并擰(ning)緊鎖緊螺(luo)釘(ding)。

然后(hou)一(yi)手扶住擊桿一(yi)手拉出固定插(cha)銷慢慢放下擊桿。

　　3、打開啟動開關，儀器即進入待(dai)工作狀態。

　　4、轉動定時器至(zhi)所需時間位置，儀器即開始(shi)工作。

　　5、試驗結束(shu)，按(an)《按(an)土工試驗規程》（SL237－99）《相對密(mi)度(du)試驗》（SL237－010－99）方(fang)法進行測(ce)算。

　　6、擊(ji)實完(wan)成(cheng)后，將錘頭放(fang)下，擰松鎖緊(jin)螺釘，將金屬容器及(ji)護筒抽(chou)出。

　　7、試驗結束后，清(qing)掃儀器上剩土，關電(dian)源(yuan)(yuan)開關，取下電(dian)源(yuan)(yuan)插頭，罩(zhao)上防塵罩(zhao)。

六、注意事項：

　　1、儀器(qi)須安(an)裝(zhuang)平穩(wen)，且周圍環境干燥。

　　2、儀器機殼須可靠接地，電(dian)源電(dian)壓為：220±10%。50HZ。

　　3、每次取出或裝上容器前須將錘(chui)頭放下，以免砸傷人身，切記！

　　4、儀(yi)器上(shang)蓋請勿(wu)放(fang)物(wu)件(jian)。

　　5、使(shi)用一段時間(jian)后(hou)，適當調(diao)節鏈條(tiao)松(song)緊及擰緊擊實錘上的各緊固件。

　　6、儀器傳動部分需定期加油(you)潤滑。
