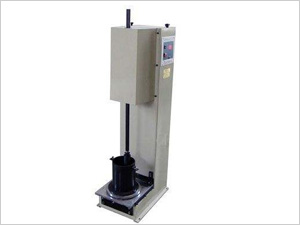

多功能電動擊(ji)實(shi)儀適用于公路、鐵(tie)路、水利、建筑地基(ji)填土(tu)(tu)(tu)工(gong)程設計，以標準擊(ji)實(shi)方法在一定(ding)的擊(ji)實(shi)功下，測定(ding)土(tu)(tu)(tu)的含(han)水量與干密度之關系，以確定(ding)該土(tu)(tu)(tu)的*佳含(han)水量與相應的*大干密度。借以了解土(tu)(tu)(tu)的壓(ya)實(shi)性能作為工(gong)地土(tu)(tu)(tu)基(ji)壓(ya)實(shi)控制的依(yi)據(ju)。

本儀(yi)器符合（GB-7960/87）標(biao)準(zhun)，是根據交通部(bu)頒發的(de)公(gong)路(lu)試(shi)驗(yan)行(xing)業標(biao)準(zhun)（T0131-93）研(yan)制(zhi)的(de)機電(dian)一體化儀(yi)器，其結(jie)構性能(neng)(neng)完全符合承載比試(shi)驗(yan)（CBR）（T0134-93），回彈模量(liang)試(shi)驗(yan)（T0135-93）中(zhong)的(de)擊實試(shi)驗(yan)試(shi)件制(zhi)作要求。可(ke)制(zhi)作φ152毫米及φ100毫米灰(hui)土(tu)(tu)及粒石試(shi)件模塊，具有輕型(xing)擊實和重型(xing)擊實功能(neng)(neng)，控制(zhi)部(bu)分采用電(dian)腦(nao)芯片處(chu)理，操作過(guo)程中(zhong)能(neng)(neng)實現自(zi)動計(ji)數、自(zi)動停機、自(zi)動循(xun)環(huan)工(gong)作。該儀(yi)器工(gong)作可(ke)靠、操作方便、錘跡分布均勻、試(shi)塊質量(liang)好等特點(dian)。適用于試(shi)驗(yan)室和現場土(tu)(tu)工(gong)試(shi)驗(yan)用

一、多功能電動擊實儀主要技(ji)術(shu)參(can)數：

1、電源(yuan)：380V  50HZ(三(san)相三(san)線(xian))

2、擊實錘重量(liang)：重型擊實4.5Kg     輕型擊實2.5Kg

3、擊實(shi)錘落高：重(zhong)型擊實(shi)450mm    輕型擊實(shi)300mm

4、擊實錘(chui)錘(chui)面直徑：50mm

5、擊實試筒(tong)規格：152mm    100mm

6、擊實速度：32次(ci)/分

7、擊實次數設定：0-99次可調(diao)

多功能電動擊實儀部標和國標技(ji)術指標：

1. 重型(xing)擊實試驗：

部標：錘重4.5千克；落錘高度450毫(hao)米　

國標：錘重4.5千(qian)克；落錘高度457毫米(mi)

2. 輕型擊實試(shi)驗：

部標： 錘(chui)重2.5千(qian)克(ke)；落錘(chui)高度300毫(hao)米　

國標： 錘(chui)重2.5千克(ke)；落(luo)錘(chui)高度(du)305毫米

3. 適用試模筒直徑：

部標： Φ100毫米(mi)；Φ152毫米(mi)　

國標(biao)： Φ102毫(hao)米；Φ152毫(hao)米

4. 錘頭直徑：

部標：Φ50毫米　

國標(biao)：Φ51毫(hao)米

5. 錘擊速度：30次/分(fen)

6. 電(dian)機規格：380伏(fu)；550瓦(wa)；1400轉/分(fen)

二(er)、多功能電動擊實儀結構特點

該機(ji)由機(ji)座(zuo)、機(ji)身、傳動部(bu)分(fen)、提(ti)升部(bu)分(fen)、重(zhong)型(xing)擊實(shi)部(bu)分(fen)、輕型(xing)擊實(shi)部(bu)分(fen)組成(cheng)。

三、多(duo)功能(neng)電動擊(ji)實儀操作規程(cheng)

1、開箱后，先(xian)打(da)開兩側(ce)門仔細查看，是(shi)(shi)否有(you)零件脫落及緊固部(bu)件松動（因運輸原因）。提勾(gou)及鏈條是(shi)(shi)否在(zai)兩根跟(gen)蹤(zong)桿的中(zhong)間，以免(mian)開機(ji)后提勾(gou)脫軌。

2、接(jie)通(tong)380V電源，在機(ji)(ji)器(qi)側面的計數(shu)(shu)器(qi)上預置擊數(shu)(shu)，然后開機(ji)(ji)，空載試(shi)機(ji)(ji)5～10擊（注意：擊筒(tong)內須有橡膠墊或(huo)其它軟墊），觀察擊筒(tong)均勻間歇旋(xuan)轉，機(ji)(ji)器(qi)運轉正(zheng)常后方可正(zheng)式做試(shi)驗。

3、選擇相應(ying)的(de)擊錘和(he)擊實筒，將(jiang)預先配(pei)置(zhi)好的(de)土樣分層倒(dao)(dao)入擊實筒中，每倒(dao)(dao)入一層后(hou)，按下“啟(qi)動(dong)”按鈕，機器開始擊實，計(ji)數器開始倒(dao)(dao)計(ji)數，當擊實次數達到計(ji)數器上預置(zhi)的(de)次數時(shi)，機器自動(dong)停(ting)止，然后(hou)倒(dao)(dao)入下一層土，重復(fu)上述(shu)過程。其整個擊實過程應(ying)按照土工試(shi)驗(yan)(yan)規范中擊實試(shi)驗(yan)(yan)的(de)要求(qiu)進行。

4、擊(ji)實(shi)完畢(bi)后(hou)，切斷電(dian)源(yuan)，將擊(ji)實(shi)筒(tong)和擊(ji)實(shi)錘(chui)擦洗(xi)干(gan)凈，打掃室內衛(wei)生(sheng)。

四、多(duo)功(gong)能電動(dong)擊(ji)實儀(yi)功(gong)能特點

1、系統默(mo)認值為負計數方式。

2、具(ju)有(you)點動(dong)(dong)功能，可(ke)測試電機(ji)轉動(dong)(dong)方(fang)向。

3、可修改及預(yu)置擊實次數。

4、可手動復位。

5、具有(you)暫停(ting)功能，中(zhong)途(tu)停(ting)止不影響擊實次(ci)數。

五、多功能電動擊實儀(yi)維護保(bao)養：

1．儀(yi)器使(shi)用完畢后應清掃干凈(jing)保持儀(yi)器的整(zheng)潔和周圍環境的干凈(jing)。

2．鏈(lian)條、齒(chi)輪，每(mei)周進行一次清洗保意養，提升機構與導軌，轉動部分，每(mei)班(ban)加少許機油，使之潤滑(hua)。

3．儀器不使用(yong)時，應(ying)用(yong)防護罩將其罩好

六、多功能電動擊實儀安裝與(yu)調試

1．將本機放置在平整的水泥地(di)面上(shang)。

2．將主機上伸出的(de)(de)導線接到控制器(qi)后面板的(de)(de)輸(shu)出端(duan)。（10芯）

3．將(jiang)電源線接到控制器后面板的輸入端。（4芯）

4．將(jiang)電源線插(cha)頭插(cha)上(shang)電源上(shang)。

5．按下控制(zhi)器上(shang)的置數(shu)/啟動鈕，使之處于置數(shu)狀態。

6．撥動置數盤(pan)，使之為03。

7．按下電源開/關(guan)鈕，電源接(jie)通。

8．按置數/啟動鈕(niu)，使(shi)之彈起，機器開(kai)始運轉。

9．待自(zi)動(dong)停機(ji)后，若擊(ji)實(shi)錘(chui)被提(ti)起，則接線正確，可正常(chang)工作；若擊(ji)實(shi)錘(chui)落在試筒內，則電(dian)機(ji)是反(fan)轉(zhuan)，應將電(dian)源插(cha)頭的(de)任(ren)意兩(liang)根火線調(diao)換位(wei)置(zhi)，再次試機(ji)，直(zhi)到自(zi)動(dong)停機(ji)后擊(ji)實(shi)錘(chui)處于提(ti)起位(wei)置(zhi)。

七、多功能電動擊(ji)實儀校驗(yan)方法

1、錘的落(luo)距(ju)和擊實筒高度用鋼直尺測量。

2、用游標卡尺測量錘(chui)底(di)和(he)擊(ji)實筒直徑，分別在(zai)互相垂直的兩個方向測量，取算術平(ping)均值。

3、用天平(ping)稱(cheng)量(liang)錘的(de)質量(liang)

八、多功能(neng)電動擊實(shi)儀試驗步驟(zou)

將擊(ji)(ji)(ji)(ji)實(shi)(shi)筒(tong)放在堅硬的地面(mian)上，取制備(bei)好的土(tu)樣(yang)分(fen)3—5次倒(dao)入(ru)筒(tong)內(nei)。小(xiao)(xiao)筒(tong)按三層(ceng)(ceng)(ceng)法(fa)時每(mei)次約800—900g。(其(qi)量應(ying)使(shi)擊(ji)(ji)(ji)(ji)實(shi)(shi)后(hou)(hou)的試(shi)(shi)(shi)樣(yang)略高于筒(tong)高的1/3)，按五(wu)層(ceng)(ceng)(ceng)法(fa)時，約400—500g。對于大(da)(da)試(shi)(shi)(shi)筒(tong)，先將墊塊放入(ru)筒(tong)內(nei)底板上，按五(wu)層(ceng)(ceng)(ceng)法(fa)時，每(mei)層(ceng)(ceng)(ceng)需(xu)試(shi)(shi)(shi)樣(yang)900g(細粒土(tu))1100g(粗粒土(tu))，按三層(ceng)(ceng)(ceng)法(fa)時，每(mei)層(ceng)(ceng)(ceng)需(xu)試(shi)(shi)(shi)樣(yang)1700g左右(you)。整平(ping)表面(mian)并(bing)稍加壓緊，然后(hou)(hou)按規(gui)定(ding)的擊(ji)(ji)(ji)(ji)數進行*層(ceng)(ceng)(ceng)土(tu)的擊(ji)(ji)(ji)(ji)實(shi)(shi)，擊(ji)(ji)(ji)(ji)實(shi)(shi)時擊(ji)(ji)(ji)(ji)錘(chui)應(ying)自由垂直落下(xia)，錘(chui)跡須(xu)均勻分(fen)布(bu)于土(tu)樣(yang)面(mian)，*層(ceng)(ceng)(ceng)擊(ji)(ji)(ji)(ji)完后(hou)(hou)，將試(shi)(shi)(shi)樣(yang)層(ceng)(ceng)(ceng)面(mian)“拉毛”然后(hou)(hou)再裝上套筒(tong)，重復上述方法(fa)進行其(qi)余各層(ceng)(ceng)(ceng)土(tu)的擊(ji)(ji)(ji)(ji)實(shi)(shi)，小(xiao)(xiao)筒(tong)擊(ji)(ji)(ji)(ji)實(shi)(shi)后(hou)(hou)，試(shi)(shi)(shi)樣(yang)不應(ying)高出筒(tong)頂(ding)面(mian)5mm。大(da)(da)試(shi)(shi)(shi)樣(yang)筒(tong)擊(ji)(ji)(ji)(ji)實(shi)(shi)，試(shi)(shi)(shi)樣(yang)不應(ying)高出筒(tong)頂(ding)面(mian)6mm。

九、多功能電動擊實儀(yi)電機操(cao)作

（一(yi)）做φ152件(jian)擊實.

1、開機前檢(jian)查電源接頭是(shi)否連(lian)接好及數控柜各按鍵位置(zhi)，使之處于停機位置(zhi)。

2、打開電(dian)源(yuan)開關檢查電(dian)源(yuan)指示是否顯示。

3、按所需錘(chui)擊次數置數。

4、置數完畢(bi)后將按(an)(an)(an)鍵準備，開(kai)機(ji)按(an)(an)(an)起，則儀器(qi)開(kai)始工作數碼(ma)(ma)顯(xian)示(shi)，隨錘(chui)擊(ji)遞增(zeng)一位(wei)時，將移動(dong)(dong)按(an)(an)(an)鍵按(an)(an)(an)下，工作臺及擊(ji)實錘(chui)按(an)(an)(an)錘(chui)跡正常運行，當完成(cheng)擊(ji)數次(ci)后，數碼(ma)(ma)管顯(xian)示(shi)為所需擊(ji)數時儀器(qi)自動(dong)(dong)停止工作，此(ci)時應將按(an)(an)(an)鍵移動(dong)(dong)放開(kai)使之處于停止位(wei)置，工作臺移出便于加填試料。

（二）、做φ100試件擊(ji)實。

1、開(kai)機前檢查數控柜(ju)按鍵位置，使之處(chu)于(yu)復(fu)位停機移位置。

2、將工作(zuo)臺(tai)向后推(tui)移(yi)25mm將轉換定位鍵旋轉90°即可（在(zai)儀器(qi)滑臺(tai)前下方）。

3、打開(kai)(kai)電源(yuan)(yuan)開(kai)(kai)關檢(jian)查電源(yuan)(yuan)指示是否顯示。

4、按所需(xu)錘(chui)擊次(ci)數置數。

5、置數(shu)完畢后，將(jiang)準備，開機鍵處于(yu)位置，儀(yi)器(qi)開始工(gong)作數(shu)碼(ma)顯示隨錘(chui)擊次(ci)數(shu)增(zeng)加，錘(chui)跡分部為沿試周圍(wei)邊擊實顯示為所需擊數(shu)時儀(yi)器(qi)自(zi)動(dong)停止工(gong)作。

6、做下周(zhou)期擊實(shi)只(zhi)需按“啟動“即(ji)可。

7、復位鍵(jian)(jian)功能為在(zai)操作過程中(zhong)，若(ruo)遇急需(xu)停機時按下暫停鍵(jian)(jian)，需(xu)重新啟動，只需(xu)按啟動鍵(jian)(jian)幾個接續設(she)定(ding)的次(ci)數(shu)而繼續工作，直到(dao)完成所設(she)定(ding)的程序。

注意(yi)：1、做(zuo)φ100試件擊(ji)實時按鍵(jian)停移須始終處于停移位(wei)置。

2、需用(yong)器械(xie)，不要將手伸進試模筒內。

3、工作完畢后將(jiang)電源(yuan)關掉(diao)。

（三(san)）、輕(qing)型擊(ji)實(shi)與重型擊(ji)實(shi)。

1、擊(ji)實錘(chui)落差的調(diao)整，將導桿頂部(bu)撞塊調(diao)整到中(zhong)間(jian)，落錘(chui)高度為300mm.

2、擊實錘重(zhong)量的調整(zheng)，將錘中的配重(zhong)解出或放入，可調整(zheng)出兩種錘重(zhong)，4.5kg與2.5kg,裝入配重(zhong)后(hou)不要忘記擰(ning)緊壓蓋，出廠時按重(zhong)錘配好(hao)。

四、多功能電動擊實(shi)儀維修(xiu)與(yu)保養

3、注意保(bao)持儀(yi)器清潔(jie)，避免雜(za)料進入滑動面。

4、工(gong)作中出現計(ji)數(shu)不正常(chang)，檢查鏈(lian)條(tiao)接口處的磁鐵，（即霍爾接近開(kai)關）可(ke)調整間隙(xi)為0.5-1mm范圍即可(ke)。
