JJ-5行星式膠砂攪拌機概述：

　　水(shui)(shui)泥(ni)(ni)膠砂(sha)攪(jiao)拌(ban)機是根據中國(guo)建材院(yuan)水(shui)(shui)泥(ni)(ni)所的(de)統(tong)一圖(tu)紙(zhi)制造，符合我國(guo)執(zhi)行國(guo)際強度試驗方法（ISO679—1989（E））的(de)標準(zhun)設備。也(ye)可(ke)代(dai)替(ti)GB3350.1-82用(yong)作GB177—85水(shui)(shui)泥(ni)(ni)膠砂(sha)試驗方法的(de)攪(jiao)拌(ban)機。并(bing)可(ke)用(yong)作美國(guo)標準(zhun)、歐洲標準(zhun)、日本標準(zhun)水(shui)(shui)泥(ni)(ni)試驗的(de)凈漿、砂(sha)漿攪(jiao)拌(ban)機。本機是水(shui)(shui)泥(ni)(ni)廠(chang)、建筑施工(gong)單位、有關院(yuan)校及科研(yan)單位水(shui)(shui)泥(ni)(ni)試驗室必(bi)備的(de)，不可(ke)缺少的(de)設備之一。

技術參數：

　　1、攪拌葉轉速

　　　速度擋自轉(zhuan)? r/min公轉(zhuan)?r/min

　　　低速140±5  62±5

　　　高(gao)速285±10125±10

　　2、攪拌葉(xie)在(zai)攪拌鍋內的(de)運動軌跡同ISO679—1989（E）。

　　3、攪拌(ban)葉(xie)寬度135mm。

　　4、攪拌葉與攪拌葉軸聯接螺紋M18×1.5。

　　5、攪拌鍋容積5L，壁厚1.5mm。

　　6、攪拌(ban)葉與攪拌(ban)鍋之(zhi)間(jian)的(de)工作(zuo)間(jian)隙為3±1mm。

　　7、電(dian)(dian)動(dong)機為立式(shi)分馬力雙(shuang)速電(dian)(dian)動(dong)機,功率為0.55/0.37kW。

　　8、外形尺寸(cun)：長×寬×高為600×320×660（mm）。

　　9、凈重(zhong)70kg。

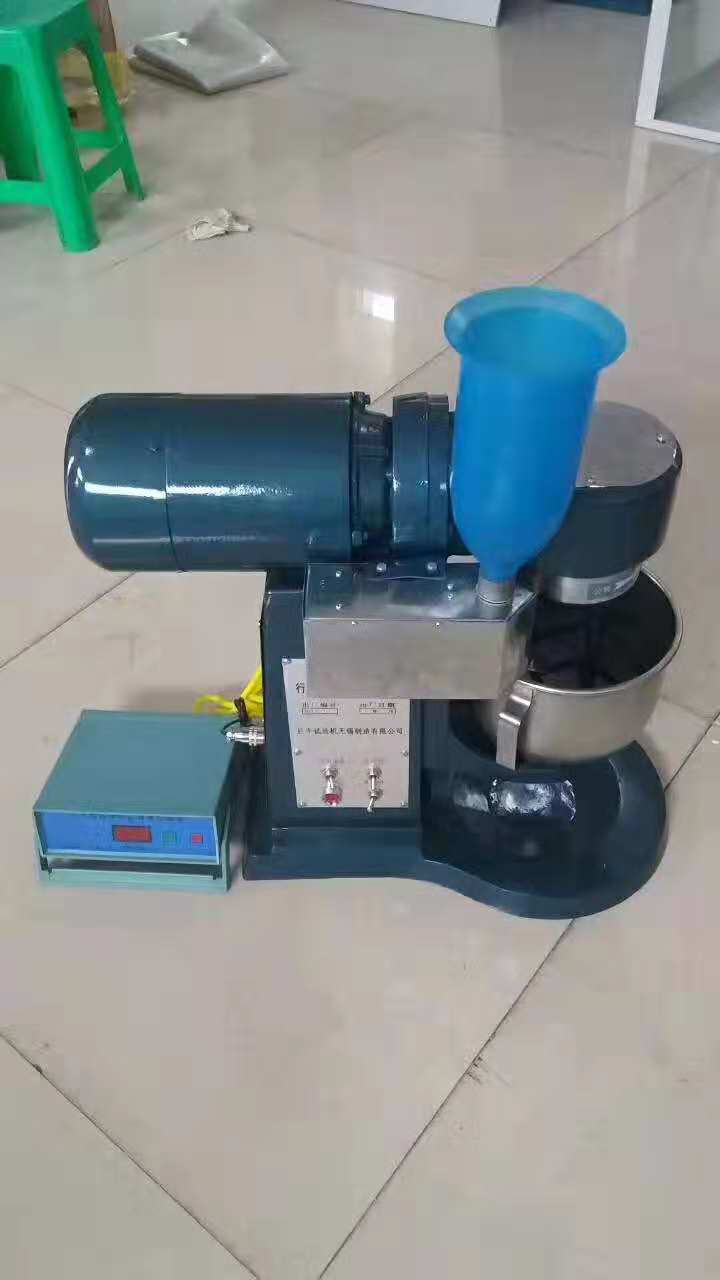

JJ-5行星式膠砂攪拌機主要結構特點：

　　主要有雙速電機、加砂箱、傳動箱、主軸、偏心座、攪(jiao)拌葉、攪(jiao)拌鍋、底座、立柱、支座、外罩、程控器等組成(cheng)。

工作原理（見圖一）

　　雙速(su)電動(dong)機（1）通(tong)過聯軸(zhou)器（2）將(jiang)動(dong)力傳(chuan)給傳(chuan)動(dong)箱（10）內(nei)(nei)的(de)蝸桿（3）再經蝸輪(lun)(lun)（6）及一對齒(chi)輪(lun)(lun)（7）和(he)（9）傳(chuan)給主軸(zhou)（8）并減速(su)。主軸(zhou)帶(dai)動(dong)偏(pian)心座（12）同步(bu)旋轉(zhuan)，使固定(ding)在(zai)偏(pian)心座（12）上的(de)攪(jiao)拌(ban)葉（16）進行(xing)公轉(zhuan)供應商河北大宏實(shi)驗儀器有限公司。同時攪(jiao)拌(ban)葉通(tong)過攪(jiao)拌(ban)葉軸(zhou)（14）上端的(de)行(xing)星齒(chi)輪(lun)(lun)（13）圍(wei)繞固定(ding)的(de)內(nei)(nei)齒(chi)輪(lun)(lun)（11）完成(cheng)自(zi)(zi)轉(zhuan)運動(dong)。攪(jiao)拌(ban)鍋(guo)（17）與支(zhi)座（18）用偏(pian)心槽旋轉(zhuan)鎖緊、砂(sha)罐內(nei)(nei)加砂(sha)子后，可在(zai)規定(ding)時間自(zi)(zi)動(dong)加砂(sha)或(huo)手(shou)(shou)動(dong)加砂(sha)，手(shou)(shou)柄（20）用于升降和(he)定(ding)位攪(jiao)拌(ban)鍋(guo)位置用。

起吊與安裝

　　1、本機不設起吊(diao)裝置(zhi)，人工搬(ban)運即可。

　　2、本(ben)機安裝只需將主機放在(zai)平整的水泥平臺上，并在(zai)底面墊上一層厚(hou)5~8mm橡膠板(ban)。

使用方法：

　　將本機(ji)電(dian)源(yuan)(yuan)插(cha)(cha)頭插(cha)(cha)入(ru)電(dian)源(yuan)(yuan)插(cha)(cha)座接通(tong)電(dian)源(yuan)(yuan)，紅色指示(shi)燈亮表示(shi)電(dian)源(yuan)(yuan)接通(tong)，再(zai)將程(cheng)控器(qi)插(cha)(cha)頭插(cha)(cha)入(ru)本機(ji)程(cheng)控器(qi)插(cha)(cha)座，供應商河(he)北大宏實驗儀器(qi)有限公(gong)司程(cheng)控器(qi)數碼管(guan)顯(xian)示(shi)為0，砂(sha)罐（4）內裝入(ru)1350g標準砂(sha)，攪(jiao)拌(ban)鍋(guo)（17）內裝入(ru)水225g、水泥450g，將攪(jiao)拌(ban)鍋(guo)（17）裝入(ru)支座（18）定(ding)位孔中，順時針轉動(dong)鍋(guo)至(zhi)鎖緊，再(zai)扳(ban)動(dong)手(shou)柄（22）使攪(jiao)拌(ban)鍋(guo)（17）向上移動(dong)處于攪(jiao)拌(ban)工作定(ding)位位置。

電氣操作分手動(dong)和自動(dong)兩種(zhong)

　　1、自動(dong)(dong)：將旋鈕開關1K撥至(zhi)自動(dong)(dong)位(wei)置(zhi)，按下(xia)程控(kong)器啟動(dong)(dong)按鈕，即自動(dong)(dong)完成一次(ci)低(di)速(su)30秒(miao)——再低(di)速(su)30秒(miao)，同時自動(dong)(dong)加砂——高(gao)(gao)速(su)30秒(miao)——停(ting)90秒(miao)——高(gao)(gao)速(su)60秒(miao)——停(ting)止轉動(dong)(dong)的工(gong)作程序(xu)。整個過程240秒(miao)±1秒(miao)。然后，扳(ban)動(dong)(dong)手柄(bing)（20）使攪(jiao)拌(ban)鍋（17）向下(xia)移，逆時針轉攪(jiao)拌(ban)鍋（17）至(zhi)松開位(wei)置(zhi)，取下(xia)攪(jiao)拌(ban)鍋。

　　2、手動(dong)(dong)：將旋鈕開關(guan)撥至手動(dong)(dong)位置，本機即轉(zhuan)動(dong)(dong)，根據試(shi)驗需(xu)要(yao)，可任意(yi)控(kong)制低速(su)和(he)高速(su)的轉(zhuan)動(dong)(dong)時間，慢轉(zhuan)時控(kong)制加砂時間的早、晚、長、短。鈕子開關(guan)2K控(kong)制低速(su)和(he)高速(su)，3K控(kong)制加砂和(he)停止加砂。

注意：插座三相電源接(jie)線(xian)一(yi)定要保(bao)證葉片公(gong)轉方(fang)向(xiang)與(yu)機體上所標方(fang)向(xiang)一(yi)致，否則極易損壞攪拌機構，如(ru)方(fang)向(xiang)相反，可(ke)將三相電源線(xian)中任意二線(xian)對調連接(jie)即(ji)可(ke)。

保養與維護：

　　1、應保(bao)持工作場地(di)清(qing)潔(jie)，每次(ci)使用后(hou)應徹底清(qing)除攪拌葉與攪拌鍋內、外(wai)殘余砂(sha)漿，并(bing)清(qing)掃散(san)落和飛濺(jian)機(ji)器上(shang)的砂(sha)漿及臟污物(wu)，揩(kai)干后(hou)，套上(shang)護(hu)罩，防止灰塵(chen)。

　　2、本機無外部(bu)加油(you)(you)孔。傳(chuan)動(dong)箱(xiang)內蝸輪(lun)付、齒輪(lun)付及軸(zhou)承等(deng)運動(dong)部(bu)件每季加黃(huang)油(you)(you)一(yi)次(ci)，加油(you)(you)時，打開上(shang)箱(xiang)蓋供(gong)應(ying)商河(he)北大(da)宏實驗儀(yi)器有限公司，再打開傳(chuan)動(dong)箱(xiang)蓋即可(ke)，支(zhi)座(zuo)與立(li)柱導軌之間，升(sheng)降機構之間應(ying)經常滴入機油(you)(you)潤滑(hua)，每年(nian)保(bao)養一(yi)次(ci)，將本機全(quan)部(bu)清洗并加注潤滑(hua)油(you)(you)和潤滑(hua)脂。

　　3、機(ji)器運(yun)轉時(shi)遇有(you)金屬撞擊噪聲，應首(shou)先檢查攪(jiao)(jiao)拌(ban)葉與攪(jiao)(jiao)拌(ban)鍋(guo)之間的間隙(xi)是否正確。

　　4、使(shi)用攪拌鍋時，要(yao)輕拿輕放，不可(ke)隨意碰撞，以免(mian)造成攪拌鍋變(bian)形。

　　5、應經常檢查電氣(qi)絕緣情況，在溫(wen)度20℃±5℃相(xiang)對濕度50%~70%時(shi)的冷(leng)態(tai)絕緣電阻≥5MΩ。
